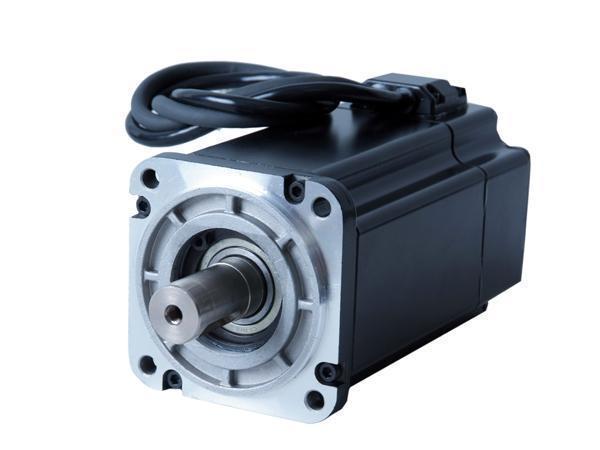

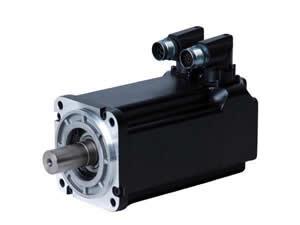

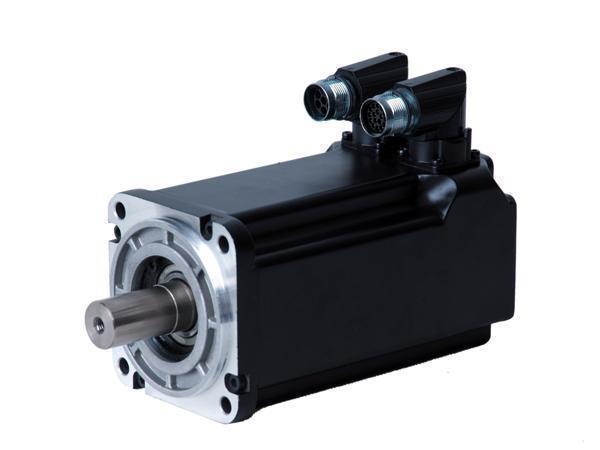

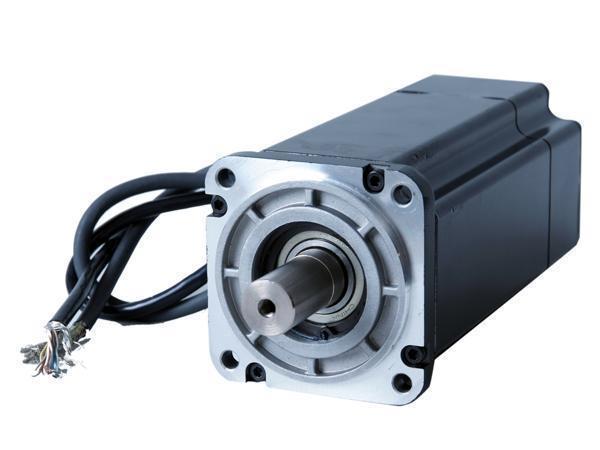

Servomotor AC de 80mm
Características de la serie SMH80 del servomotor AC
1. Este producto es de pequeño tamaño y ligero de peso. Tiene una rápida respuesta, alta velocidad, baja inercia, y funcionamiento y par de torsión estables.
2. Tiene una capacidad de carga de par de torsión instantánea triple o mayor
3. Los impulsos cuando funciona a alta o baja velocidad son extremadamente pequeños y el nivel de ruido es bajo.
4. El nivel de protección es de IP65, por lo que nuestro producto se puede adaptar a condiciones ambientales duras.
| Modelo | SMH80-753026xxL SMH80-753026xxC SMH80-753026xxM |
SMH80-1003026xxL SMH80-1003026xxC SMH80-1003026xxM |
|
| Potencia nominal Pn (W) | 750 | 1000 | |
| Par nominal Tn (N·m) | 2.39 | 3.18 | |
| Velocidad nominal nn (rpm) | 3000 | 3000 | |
| Corriente nominal In (A) | 3.9 | 6.3 | |
| Voltaje de enlace de la corriente continua UDC (V) | 300 | 300 | |
| Par máximo Tm (N·m) | 7.17 | 9.48 | |
| Corriente máxima Im (A) | 11.7 | 18.9 | |
| Par motor de parada Ts (N·m) | 2.63 | 3.3 | |
| Corriente de parada Is (A) | 4.29 | 6.93 | |
| Constante de tensión Ke (V/krpm) | 40 | 34 | |
| Constante de par Kt | 0.662 | 0.562 | |
| Resistencia línea-línea RL (Ω) | 1.4 | 0.86 | |
| Inductancia línea-línea LL (mH) | 7.5 | 4.5 | |
| Constante de tiempo eléctrico τe (ms) | 5.35 | 5.23 | |
| Constante de tiempo mecánico τm (ms) | 0.75 | 0.89 | |
| Momento de inercia del rotor J m (kg·cm2) | 1.36 | 1.9 | |
| Número de polos | 6 | 6 | |
| Aumento máximo de la tensión du/dt (kV/μs) | 8 | 8 | |
| Clase de aislamiento | F | F | |
| Fuerza radial máxima Fr (N) | 335 | 335 | |
| Fuerza axial máxima Fa (N) | 167.5 | 167.5 | |
| Peso (Kg) | 3.3 | 3.9 | |
| Dispositivo para la indicación de la posición | 2500p/rev codificador incremental o resolver (sin-cos) | ||
| Sensor de temperatura | No tiene | ||
| Método de enfriamiento | Completamente cerrado, auto enfriamiento | ||
| Nivel de protección | IP65, sellado del eje IP54 | ||
| Condiciones ambientales | Temperatura | -20℃~40℃ | |
| Humedad | Por debajo de 90%HR (Sin condensación) | ||
| Ambiente | Aislado de corrosivos, gas inflamable, gotas de aceite y polvo. | ||
| Altitud de instalación | Máx.4000m Por encima de 1000m la potencia decrece un 1,5% por cada incremento de 100m |
||
| Condiciones nominales | Soporte | Placa de aluminio anodizado que disipa el calor 255mm × 255mm × 6mm | |
| Temperatura | La temperatura interna aumentará 60K cuando la temperatura ambiente es de 40℃. | ||
